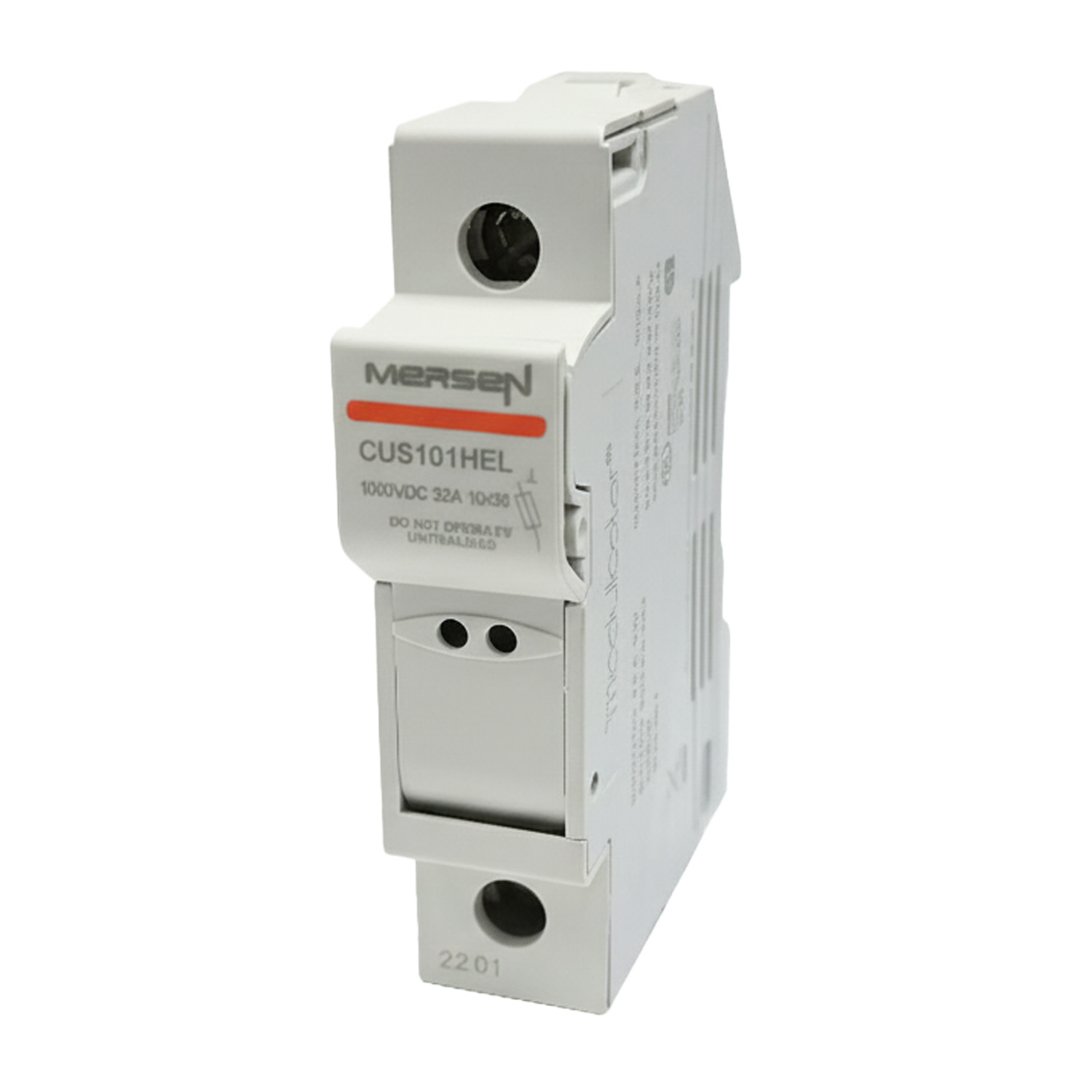

MERSEN Gelijkstroom 10×38 1000 V CUS101 Veiligheidssokkel – FK1062724
SKU: F31010
EAN: 2010000016503
Productdetails
| Fabrikant | |
|---|---|
| Gewicht | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M en HP10M
De modulaire zekeringhouders van Mersen HelioProtection® Modulostar® zijn speciaal ontworpen voor fotovoltaïsche (PV) toepassingen en andere gelijkstroom (DC)-toepassingen. Ze bieden betrouwbare bescherming voor PV-installaties dankzij de conformiteit met belangrijke industrienormen en de beschikbaarheid van uitvoeringen met uitvalsindicator.
Belangrijkste kenmerken van Mersen HelioProtection® Modulostar® HP6M en HP10M:
- Beschikbare modellen HP6M en HP10M met verschillende aantallen modules.
- Voldoet aan de normen UL 4248-19 en IEC 60269-1; RoHS-conform.
- Kunststoffen conform UL 94 V-0 tot V-2 (Yellow Card).
- Verkrijgbaar met of zonder uitvalsindicator (visuele lichtindicator werkend van 220 V DC tot 1000 V DC).
- Geschikte kabeldoorsneden: 2,5 mm² tot 6 mm² (afhankelijk van het model).
- Maximale nominale isolatiespanning: 6 kV; nominale stroom: 32 A.
- Bedrijfstemperatuur: van -40°C tot 70°C (in bedrijf).
Voor wie is dit een goede keuze?
De HelioProtection® Modulostar® houders zijn een ideale keuze voor installateurs van fotovoltaïsche systemen, fabrikanten van laagspanningsverdelers en servicebedrijfsmonteurs van DC-installaties. Ze zijn uitstekend geschikt voor de bescherming van strings van zonnepanelen en beschermen deze tegen overspanningen en kortsluitingen in huishoudelijke en commerciële toepassingen.
| Parameter | HP6M Zonder indicator | HP6M Met indicator |
|---|---|---|
| Conformiteit met normen | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| RoHS-conformiteit | Ja | Ja |
| Kunststofconformiteit | UL 94 V0 tot V2 (Yellow Card) | UL 94 V0 tot V2 (Yellow Card) |
| Indicator bij werking | Nee | Ja |
| Indicatorspanning | – | 220VDC tot 1000VDC |
| Diameter van de zekeringhouder (mm) | 6,35 | 6,35 |
| Max. aanbevolen koppel (Nm) | 2 | 2 |
| Max. aanbevolen koppel (lbs.-in) | 17,7 | 17,7 |
| Aanbevolen schroevendraaier | PZ2 of plat 5,5x1mm | PZ2 of plat 5,5x1mm |
| Max. schroevendraaierdiameter (mm) | 6 | 6 |
| Nominale isolatiespanning (Ui DC) | 1000VDC | 1000VDC |
| Vereiste piekspanning (Uimp) | 6kV | 6kV |
| Vervuilingsgraad (Pollution Degree) | 2 | 2 |
| Nominale stroom (A) | 32 | 32 |
| Max. vermogenverlies van de zekering (W) | 3 | 3 |
| Aanbevolen geleiderdoorsnede (mm²) | 2,5 tot 16 | 2,5 tot 16 |
| Temperatuur (niet in bedrijf) | -50°C tot 90°C | -50°C tot 90°C |
| Temperatuur (in bedrijf) | -40°C tot 70°C | -40°C tot 70°C |
| Afmetingen sokkel (b x h x d) (mm) | 45 x 76,9 x 60 | 45 x 76,9 x 60 |
| Aantal modules (17,5 mm) | 1 | 1 |
| Catalogusnummer | CUS101HEL | CUS101IHEL |
| Referentienummer | K1062724 | X1062758 |
| Aantal per verpakking | 12 | 12 |
| Accessoires (montagehouder) | MR10 CI | MR10 CI |
| Accessoires (veerclip) | MR10RESSORTCI | MR10RESSORTCI |
| Gewicht montagehouder (g) | 4,5 | 4,5 |
| Gewicht verpakking montagehouder | 200 | 200 |
