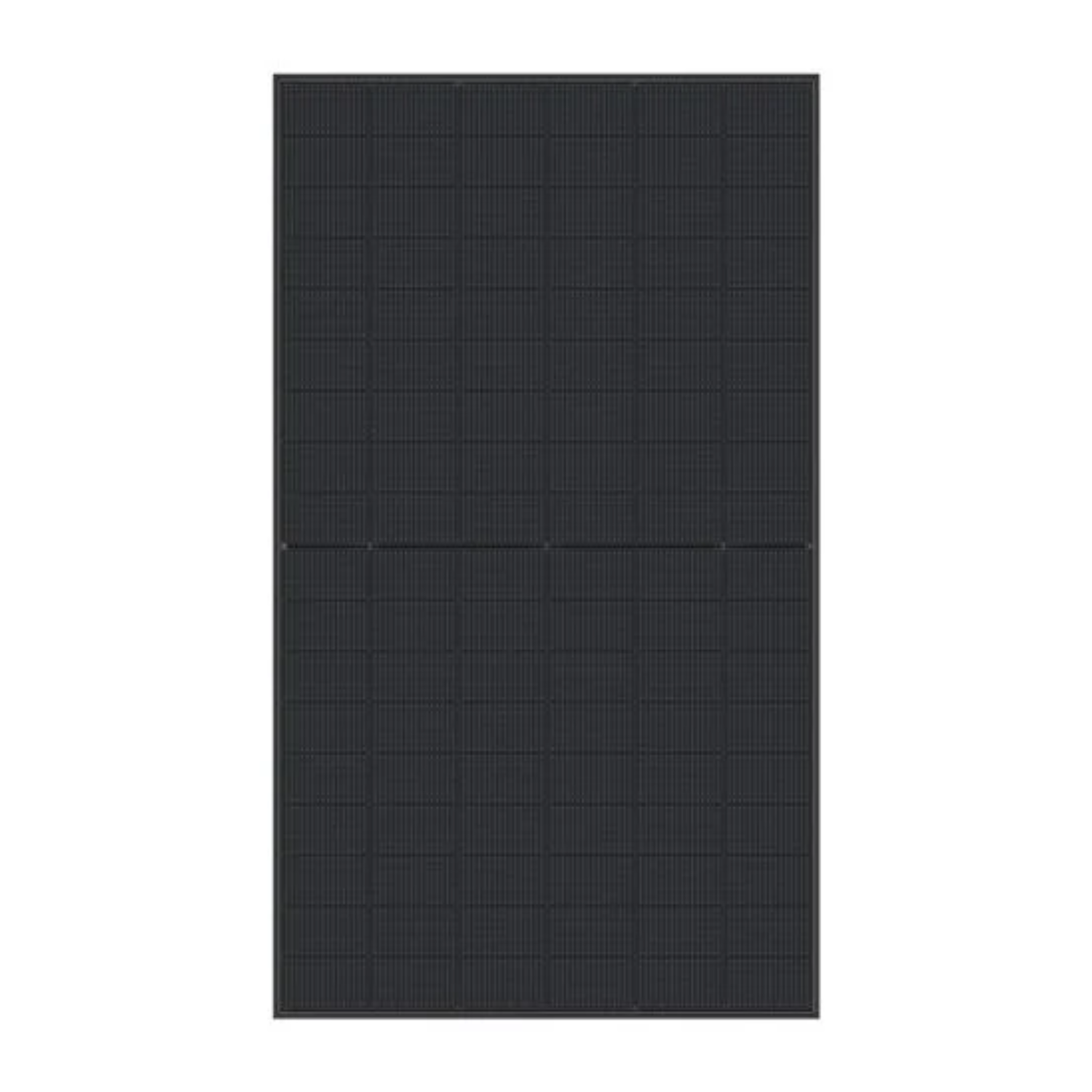

Module – TCL – HSM-ND54-DR500 – bifaciaal
| Model | |
|---|---|
| Vermogen | |
| Fullblack | |
| Framekleur | |
| Rendement | |
| Tier 1 | |
| Productgarantie | |
| Lineaire vermogensgarantie | |
| Moduletype | |
| Dubbel glas | |
| Aantal BusBar | |
| Frame dikte | |
| Hoogte | |
| Breedte | |
| Maximale statische belasting (Pa) | |
| Kabellengte (+) | |
| Kabellengte (-) | 1200 mm |
| Aantal per pallet | |
| Aantal per container | |
| Gewicht | 27 kg |
| CN | 85414300 |
Goor
Productdetails
| Model | |
|---|---|
| Vermogen | |
| Fullblack | |
| Framekleur | |
| Rendement | |
| Tier 1 | |
| Productgarantie | |
| Lineaire vermogensgarantie | |
| Moduletype | |
| Dubbel glas | |
| Aantal BusBar | |
| Frame dikte | |
| Hoogte | |
| Breedte | |
| Maximale statische belasting (Pa) | |
| Kabellengte (+) | |
| Kabellengte (-) | 1200 mm |
| Aantal per pallet | |
| Aantal per container | |
| Gewicht | 27 kg |
| CN | 85414300 |

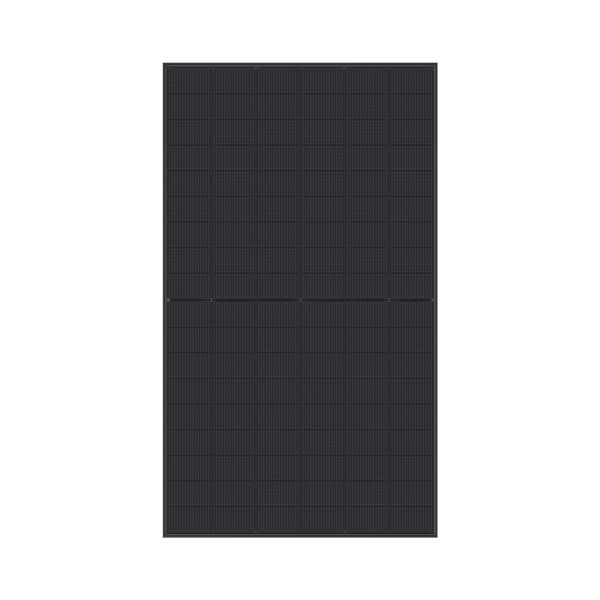

Zonnepaneel TCL Solar T Class HSM-ND54-DR
Het zonnepaneel TCL Solar T Class HSM-ND54-DR is een geavanceerde oplossing die glas-op-glas technologie combineert met bifaciale (tweezijdige) energieopwekking. Het biedt een vermogen van 485-510 W en een rendement tot 22,9%, wat zorgt voor hoge efficiëntie en consistente energieproductie onder uiteenlopende weersomstandigheden. Het elegante uiterlijk en de robuuste constructie maken het een ideale keuze voor residentiële en commerciële installaties.
Belangrijkste kenmerken TCL Solar T Class HSM-ND54-DR:
- Bifaciale constructie die energieopwekking aan beide zijden van het paneel mogelijk maakt.
- Paneelrendement tot 22,9% voor maximale energieopbrengst.
- Stevig frame met hoge sterkte en thermisch gehard glas voor verhoogde duurzaamheid.
- Betrouwbaarheid gewaarborgd door strenge kwalificatieprocedures in de toeleveringsketen.
- Langdurige garantieondersteuning, inclusief product- en vermogengarantie van 25-30 jaar.
- Bestand tegen extreme weersomstandigheden, waaronder windbelasting tot 2400 Pa en sneeuwbelasting tot 5400 Pa.
Voor wie is dit een goede keuze?
Het TCL Solar T Class HSM-ND54-DR paneel is ideaal voor huiseigenaren en bedrijven die op zoek zijn naar efficiënte, betrouwbare en esthetische zonne-oplossingen. Dankzij de tweezijdige technologie en de hoge weerstand tegen weersinvloeden presteren deze panelen uitstekend in installaties die aan veranderlijk weer blootstaan, en waar lange termijn stabiliteit in energieproductie en duurzaamheid van de investering belangrijk zijn.
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nominaal vermogen (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Paneelrendement (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nominaal voltage (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nominale stroom (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Open-klemspanning (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kortsluitstroom (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-parameters | ||||||
| Nominaal vermogen (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Open-klemspanning (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kortsluitstroom (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Opbrengst bij dubbelzijdige constructie | ||||||
| Pmax, 5% opbrengst door dubbelzijdige constructie (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% opbrengst door dubbelzijdige constructie (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% opbrengst door dubbelzijdige constructie (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% opbrengst door dubbelzijdige constructie (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanische gegevens | ||||||
| Dubbelzijdige constructie (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Dubbelzijdige constructie (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maximaal systeemspanning (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Zonnecellen | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Glas | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating | 2,0 mm, 2,0 mm, versterkt glas met hoge warmtetransmissie, antireflecterende coating |
| Bedrijfstemperatuur (°C) | -40°C tot +85°C | -40°C tot +85°C | -40°C tot +85°C | -40°C tot +85°C | -40°C tot +85°C | -40°C tot +85°C |
| Testtemperatuur (IEC TS 63126) (°C) | -40°C tot +70°C | -40°C tot +70°C | -40°C tot +70°C | -40°C tot +70°C | -40°C tot +70°C | -40°C tot +70°C |
| Aansluitdoos | IP68, 3 bypass-dioden | IP68, 3 bypass-dioden | IP68, 3 bypass-dioden | IP68, 3 bypass-dioden | IP68, 3 bypass-dioden | IP68, 3 bypass-dioden |
| Maximale nominale zekeringstroom (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Connector | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Gewicht (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperatuurcoëfficiënt vermogen (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperatuurcoëfficiënt spanning (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperatuurcoëfficiënt stroom (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. belasting (Pa/kg/m²) | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde | Wind: 2400 Pa, 245 kg/m² voor- en achterzijde; Sneeuw: 5400 Pa, 550 kg/m² voorzijde |
| Impactbestendigheid | Hagel met diameter 25 mm bij snelheid 23 m/s | Hagel met diameter 25 mm bij snelheid 23 m/s | Hagel met diameter 25 mm bij snelheid 23 m/s | Hagel met diameter 25 mm bij snelheid 23 m/s | Hagel met diameter 25 mm bij snelheid 23 m/s | Hagel met diameter 25 mm bij snelheid 23 m/s |
| Frame | Geanodiseerde aluminiumlegering, zwart | Geanodiseerde aluminiumlegering, zwart | Geanodiseerde aluminiumlegering, zwart | Geanodiseerde aluminiumlegering, zwart | Geanodiseerde aluminiumlegering, zwart | Geanodiseerde aluminiumlegering, zwart |
| Verpakkingsconfiguratie | ||||||
| Aantal modules per pallet | 36 | 36 | 36 | 36 | 36 | 36 |
| Aantal modules in 40ft HQ-container | 24 | 24 | 24 | 24 | 24 | 24 |
| Aantal modules in container / per container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tests en certificaten | ||||||
| Standaardtesten | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Brandklasse | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) |
| Beschermingsklasse | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) | Klasse II (IEC 61140) |
| Kwaliteitscertificaten | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Systeem voor beheer van veiligheid en gezondheid op het werk | CE | CE | CE | CE | CE | CE |
